此次共享給大伙兒一個較為有效的小電路，自身還能夠略微改裝一下做一個無編號的紅外線無線遙控器，是否忽然覺得自身很厲害！但是此次我們都是在同一個電路完成的這一作用，學好這個那個也就非常容易制做出來，下邊這一電路原理圖便是今日大家所要敘述的，全部電路也就用好多個元器件，制做起來都不那麼繁雜，特別適合新手。

或是先來剖析一下電路原理圖，當通上開關電源后，LED IR事實上早已在發亮了，只不過是他傳出的是紅外線，人的人眼壓根就看不見，和家中控制器是一回事兒，串聯電阻R1的功效是對LED IR開展過流保護，防止其電流電壓很大把LED IR燒毀，針對最右邊的LED燈，僅有在三極管BC548導通后才會發亮，由于假如三極管不導通事實上他是沒有電流量的。

那這兒如何讓三極管導通呢？在紅外線接收管也就是電路原理圖中的IR receiver（下稱接收管）沒接收到紅外線時接收管是截至的，此刻電阻器R2中并沒有電阻器穿過，那樣就不符合三極管的導通標準，因此 這時LED燈并沒亮。反過來當接收管接收到紅外線時其就會導通，R2中就會有電流量穿過，此刻在三極管基極和發射極就會造成一個電位差，當工作電壓超出一定標值（不一樣三極管略微區別，硅管在0.7V上下）三極管就會導通，從而推動LED燈發亮。

這一基本原理還算較為了解吧，可是必須留意下列事宜

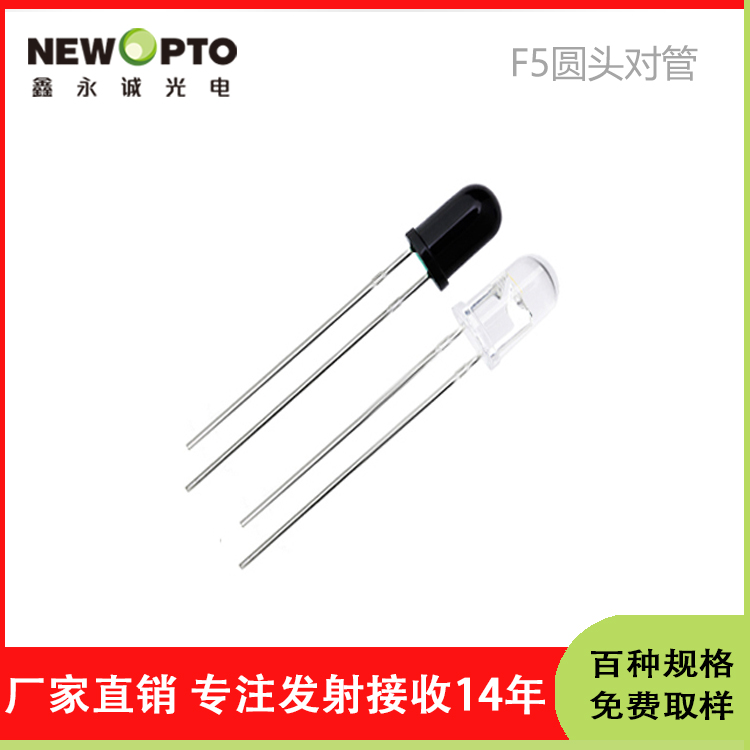

因?yàn)樽匀还庵幸矌в屑t外感應，因此 這一電路也自然光下能失效，但是你也能夠 充分發揮想像制做一個光控開關。紅外線發射管（LED IR）和紅外線接收管（IR receiver）不必離得太近，要不然接收管會一直處在接收情況，也會造成這一電路失效。留意紅外線接收管長腳和短腳一定不必接錯，這一非常容易錯誤，我還在電路原理圖上也注重了這一點。

圖中就是這個電路具體電焊焊接的電路，盡管看上去很亂可是或是非常好用的，當紅外線對管離阻礙物較為遠時LED燈并沒亮，表明這時二極管并沒有導通。

當紅外線對管離阻礙物較為近時很顯而易見LED燈這時被照亮了，此刻三極管也被導通了，和大家剖析的基本原理一樣。
